Eğer bir endüstriyel makine parçasının, bir araba motorunun ya da hatta olması gerekenden daha yüksek sesle uğultu yapan, gürleyen ya da cızırdayan bir ev aletinin yanında durduysanız, muhtemelen şunu merak etmişsinizdir:Bu gürültüye sebep olan ne?Daha da önemlisi,Pahalı bir bileşenin tamamının değiştirilmesini gerektirmeyen basit bir düzeltme var mı?Düzinelerce endüstride mühendisler, bakım ekipleri ve ürün tasarımcılarıyla yıllarca çalışan bir mil kovanı burcu tedarikçisi olarak, bir soru tekrar tekrar gündeme geliyor: Bir mil kovanı burcu gerçekten gürültüyü azaltabilir mi? Kısa cevap? Evet; doğru şekilde tasarlanıp uygulandığında. Ancak bu cevabın nasıl, neden ve ne zaman olduğu, özellikle performans, maliyet ve son kullanıcı memnuniyetini dengelemeye çalışan ekipler için asıl değerin nerede olduğudur.
Başlangıç olarak, bunu dönen sistemlerdeki gürültünün gerçekte ne olduğu temeline dayandıralım. Şaftlardan kaynaklanan çalışma gürültüsünün çoğu üç ana kaynaktan gelir: titreşim yanlış hizalaması, sürtünmeden kaynaklanan çatırdama ve rezonans. Metal bir şaft, uygun bir ara bileşen olmadan bir mahfazanın içinde döndüğünde, çalışma sırasında şaft hareket ettikçe iki sert metal yüzey çok az da olsa birbirine sürtünür. Bu sürtünme düzgün değildir; duyulabilir gürültüye dönüşen mikro titreşimler yaratır ve zamanla şaftı veya mahfazayı arıza noktasına kadar aşındırabilir. Şaft kovanı burçları işte burada devreye giriyor: rijit şaft ile rijit mahfaza arasında uyumlu bir tampon katman görevi görerek bu mikro hareketleri emer ve gürültüye dönüşen titreşimi azaltır.
Ancak tüm mil kovanı burçları eşit şekilde üretilmemiştir. Örneğin, ucuz, kırılgan bir metalden yapılmış bir burç, titreşimi azaltmak için fazla bir şey yapmaz; hatta sert, rezonanslı temas noktaları oluşturarak titreşimi güçlendirebilir. Yüksek kaliteli burçlar, yağlanmış gözeneklere sahip bronz, kendinden yağlamalı polimerler veya sönümleme için özel olarak tasarlanmış kompozit malzemeler gibi mühendislik malzemeleri kullanır ve uygulama için gereken açıklığa tam olarak uyacak şekilde hassas şekilde işlenirler. Bu nedenle, otomotiv imalatında veya tarımsal ekipman tasarımında müşterilerimizle çalışırken, bir çözüm önermeden önce genellikle onlara malzeme ve uygunluk gerekliliklerini anlatırız; çünkü herkese uyan tek çözüm yaklaşımı, gürültü azaltma konusunda neredeyse hiçbir zaman işe yaramaz.
Mil kovan burçlarının en yaygın uygulama alanlarımızdan biri olan endüstriyel havalandırma sektöründen somut bir örnek alalım. Havalandırma sistemleri fabrikalarda, depolarda ve HVAC ünitelerinde 7/24 dönen hava giriş fanlarına dayanır. Bu fanlardan çıkan gürültü sadece rahatsız edici olmakla kalmıyor, aynı zamanda iş güvenliği sınırlarını ihlal ederek çalışma ortamlarını daha az üretken ve stresli hale getiriyor. Birkaç ay önce, orta büyüklükteki depo fanlarının çalışma sırasında çok gürültülü olduğu konusunda müşteri şikayetleri alan bir havalandırma üreticisiyle çalıştık. İlk düzeltmeleri, daha kalın muhafaza yalıtımı eklemekti ancak bu, üretim maliyetlerine %15 eklendi ve fan şaftından gelen tıkırtıyı tam olarak çözmedi.
Tasarımları üzerinde bir titreşim analizi yaptığımızda, çelik fan mili ile dökme demir muhafaza arasındaki 2 mm'lik boşluğun, başlatma ve durdurma sırasında mikro yanlış hizalamaya neden olduğunu ve bunun da sürtünmeden kaynaklanan gürültüye yol açtığını gördük. Orijinal astarsız burcun hassas işlenmiş bronz mil kovanı burcumuzla değiştirilmesi (sürtünmeyi azaltmak için malzemeye gömülü katı yağlayıcı ile tasarlanmıştır), kurulum sonrası testlere göre fanın çalışma gürültüsünü 12 dB azaltmıştır. Bağlam açısından, 10 dB'lik bir azalma, insan kulağı tarafından gürültü hacminin yarıya indirilmesi olarak algılanıyor; bu nedenle, büyük bir yeniden tasarım veya maliyet aşımı olmaksızın değişiklik, müşterileri için büyük bir kazançtı.
Bununla birlikte, mil kovanı burçlarının her gürültü sorunu için sihirli bir çözüm olmadığını unutmamak önemlidir. Gürültü dengesiz kanatlardan, aşınmış yataklardan veya yetersiz hava akışından geliyorsa (şaft titreşiminden ayrı olarak türbülans gürültüsü yaratabilen kötü tasarlanmış yüksek kaliteli hava girişinde olduğu gibi), burç bunu düzeltmez. Bu nedenle müşterilerimize her zaman önce temel nedeni teşhis etmelerini tavsiye ediyoruz: Gürültünün şaftla ilgili sürtünmeden, rezonanstan veya başka bir kaynaktan gelip gelmediğini belirlemek için bir titreşim spektrumu analizi yapın. Yalnızca sorun şaft-yuva etkileşimiyle bağlantılı olduğunda, uygun boyutta, malzemesi uyumlu bir şaft kovanı burcu etkili bir çözüm haline gelir.

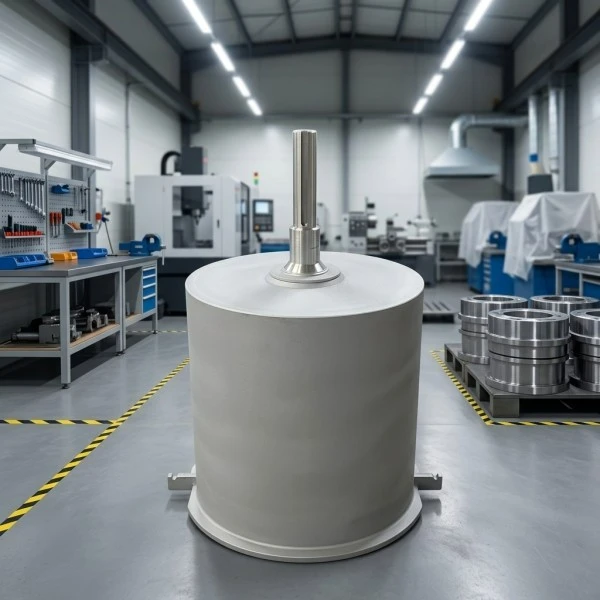

Gürültü azaltımını etkileyen bir diğer önemli faktör ise uyumdur. Çok gevşek bir mil kovanı burcu, milin mahfaza içinde çok fazla hareket etmesine izin vererek daha fazla titreşim ve gürültü oluştururken, çok sıkı bir burç aşırı sürtünmeye ve ısınmaya neden olarak zamanla aşınmaya ve hatta daha yüksek gürültüye neden olur. Bu nedenle ekibimiz, uygulamaları için gereken tam müdahale veya açıklık uyumunu belirlemek üzere müşterilerle birlikte çalışır; bu, özellikle endüstriyel pompalar veya baskı makineleri gibi yüksek hızlı sistemlerde kritik öneme sahiptir. Örneğin, farmasötik üretimde kullanılan özelleştirilebilir hacimli bir öğütme kabında, öğütme mekanizmasının şaftı 3.000 RPM'de döner ve burç boşluğundaki 0,05 mm'lik bir fark bile gürültü seviyesini ikiye katlayabilir. Müşterilerimizin bunu kendilerinin test etmesini sağladık: kullanıma hazır genel bir burçtan hassas işlenmiş özel uyumumuza geçtiklerinde, sistemlerinde başka bir değişiklik yapılmadan gürültü 8 dB azaldı.
Ayrıca makinelerin büyük metal parçaları kesmek, şekillendirmek veya şekillendirmek için 7/24 çalıştığı metal işleme uygulamalarında mil kovanı burçlarının gürültü azaltma faydalarını da görüyoruz. Örneğin metal bobin işleme hatları, bobinleri damgalama ve kesme makinelerine beslemek için ağır şaftlar kullanır. Bu ağır yüklerden kaynaklanan titreşim sadece gürültüye değil, aynı zamanda son parçada hatalara da yol açarak israfa neden olabilir. Bir metal damgalama müşterisinin dahili raporlarına göre, besleme millerine kompozit mil kovanı burçlarımızı eklemek, hem tesisteki operasyonel gürültüyü hem de parça varyasyonunu %7 oranında azalttı. Bu ikili fayda (gürültü azaltma artı gelişmiş ürün kalitesi) genellikle burçları, yalıtım ekleme veya daha büyük, daha pahalı motorlara yükseltme gibi diğer gürültü kontrol yöntemlerinden daha uygun maliyetli bir çözüm haline getirir.
Şaft kovanı burçlarının yalnızca düşük yüklü, düşük hızlı uygulamalar için olduğuna dair yaygın bir yanılgı vardır ancak bu doğru değildir. Yüksek yüklü sistemlerde, doğru burç malzemesi, yükü küçük temas noktalarında yoğunlaştırmak yerine, şaft ve yatak boyunca eşit şekilde dağıtarak gürültünün önemli ölçüde azaltılmasını sağlayabilir. Örneğin tarımsal toprak işleme ekipmanlarında PTO (PTO) mili, motordan yüksek torku toprak işleme bıçaklarına aktarır. Uygun boyutta bir şaft kovanı burcu olmadığında, PTO şaftı düşük frekanslarda titreşir ve sürücülerin şikayet ettiği derin, gürleyen bir ses yaratır. Tarım ekipmanı imalatındaki müşterilerimiz, astarsız PTO burçlarını bronz burçlarımızla değiştirmenin, sürücü kabini gürültüsünü 10 dB azalttığını, böylece tarlada uzun günlerin daha az yorucu olduğunu bildirdi.
Elbette gürültü azaltma yalnızca bileşen tasarımıyla ilgili değildir; aynı zamanda kurulum kalitesiyle de ilgilidir. En iyi mil kovanı burcu bile doğru şekilde bastırılmazsa veya yatağın yüzeyi düzgün olmayan bir yüzeye sahipse beklendiği gibi performans göstermez. Bu nedenle müşterilerimize yalnızca bir parçayı göndermek yerine kurulum kılavuzları ve teknik destek sağlıyoruz. Örneğin aşırı gürültülü bir konveyör sistemi için özel bir somun uygulaması üzerinde çalışırken ekibin burcu çok sert bastırdığını, iç çapını bozduğunu ve ek sürtünme yarattığını gördük. Pres bağlantısını ayarlayarak ve kurulum için önerilen yağlayıcımızı kullanarak, burç malzemesini hiçbir şekilde değiştirmeden konveyörün sesini 9 dB azalttık. Bu, mil kovanı burçlarıyla gürültü kontrolünün ürünle olduğu kadar süreçle de ilgili olduğunu hatırlatır.
Ayrıca dönen sistemlerde yaygın bir sürekli gürültü kaynağı olan rezonanstan da bahsetmemiz gerekir. Şaftın, mahfazanın veya ara bileşenin doğal frekansı şaftın dönüş frekansıyla eşleştiğinde rezonans meydana gelir ve gürültüyü artıran bir titreşim oluşur. Mil kovanı burçları, düzeneğin doğal frekansını değiştiren bir sönümleme katmanı ekleyerek bu durumu hafifletmeye yardımcı olabilir. Örneğin, büyük bir fan muhafazasında, uygun şekilde sönümlenmeyen bir metal flanş plakası kiti, fanın çalışma hızında bir rezonans tonu oluşturarak gürültünün çok daha belirgin olmasını sağlayabilir. Fan şaftı ile mahfaza arasına kauçuk kompozit şaft kovanı burcumuzu eklediğimizde, düzeneğin doğal frekansını değiştirdi, böylece artık fanın dönüş hızıyla eşleşmedi ve rezonans gürültüsünü 11 dB azalttı. Bu sadece sürtünmeyi azaltmaktan daha karmaşık bir faydadır, ancak yüksek hızlı, yüksek yüklü sistemlerde şaft kovanı burçlarının gürültü performansını iyileştirmesinin en değerli yollarından biridir.
Bir tedarikçi olarak müşterilerimizle yalnızca acil çözümlerin yanı sıra uzun vadeli gürültü sorunlarının çözümü için de çalışıyoruz. Birçok endüstriyel makine, bileşenler aşındıkça zamanla daha fazla gürültü üretecektir, ancak yüksek kaliteli şaft kovanı burcu, tutarlı açıklığı koruyarak ve sürtünmeyi azaltarak aşınmayı azaltır. Bu, gürültü seviyesinin makine eskidikçe artmak yerine, bileşenin ömrü boyunca daha düşük kalması anlamına gelir. Bir paketleme ekipmanı müşterimiz, üretim hatlarına burçlarımızı taktıktan sonra, gürültüyle ilgili şikayetlere yönelik bakım çağrılarının iki yıl içinde %40 oranında düştüğünü söyledi. Bu, yalnızca ilk parça maliyetinin çok ötesine geçen bir yatırım getirisidir.
Elbette her senaryo için hiçbir çözüm işe yaramaz. Gürültü, hava akışı türbülansından, elektrik uğultusundan veya yanlış hizalanmış motor montajından geliyorsa, mil kovanı burcunun faydası olmayacaktır. Ancak temel neden şaft-yuva etkileşimi, titreşim veya sürtünmeden kaynaklanan gürültü olduğunda, uygun şekilde seçilmiş ve monte edilmiş bir şaft kovanı burcu, mevcut en uygun maliyetli, uzun ömürlü çözümlerden biridir. Müşterilerimize her zaman basit bir testle başlamalarını söyleriz: orijinal burçla gürültüyü ölçmek için bir titreşim ölçer kullanın, ardından onu hassas işlenmiş, malzemesi uyumlu bir mil kovanı burcuyla değiştirin ve yeniden test edin. 10 vakanın 9'unda gözle görülür bir azalma görecekler.
Operasyonel gürültüyü azaltmak, çalışan konforunu artırmak veya gürültü düzenlemelerini karşılamak isteyen ekipler için şaft kovanı burçları, özellikle özel uygulamanızı anlamak için zaman harcayan bir tedarikçiyle çalıştığınızda dikkate alınmaya değer bir araçtır. Günün sonunda gürültü yalnızca bir rahatsızlık değildir; işçi güvenliğini, ürün kalitesini ve müşteri memnuniyetini de etkiler. Sağ mil kovanı burcuna yatırım yapmak, gürültülü, verimsiz bir makineyi, tam sistem revizyonu gerektirmeden daha sessiz, daha güvenilir bir makineye dönüştürebilir.
Dönen sistemlerinizde aşırı gürültüyle uğraşıyorsanız ve mil kovanı burcunun nasıl çözüm olabileceğini keşfetmek istiyorsanız, yardım etmek için buradayız. Şaft kovanı burçlarını tam ihtiyaçlarına göre tasarlamak, özel makine yapmak ve teslim etmek için farklı sektörlerdeki müşterilerimizle birlikte çalışıyoruz. Uygulamanızı tartışmak ve gürültü azaltma çözümleri konusunda uzman rehberliği almak için ekibimizle bağlantı kurun.
Referanslar
- ASTM Uluslararası. (2020). Düz Kovanlı Rulmanların Titreşim ve Ses İletim Özelliklerinin Ölçülmesine Yönelik Standart Test Yöntemi. ASTM B113-20.
- Otomotiv Mühendisleri Derneği. (2021). Kompozit Kovanlı Rulmanlar Kullanılarak Dönen Şaft Sistemlerinde Gürültünün Azaltılması. SAE Uluslararası Malzeme ve İmalat Dergisi, 14(3), 452-460.
- Mesleki Güvenlik ve Sağlık İdaresi (OSHA). (2019). Endüstriyel Ortamlarda Gürültü Kontrolü: Bakım Ekipleri İçin Bir Kılavuz. ABD Çalışma Bakanlığı.
- Makine Tasarım Dergisi. (2022). Endüstriyel Makinelere Yönelik Kovan Burç Malzemelerinin Sönümleme Özellikleri. Makine Tasarımı, 94(8), 22-27.
